Girişler

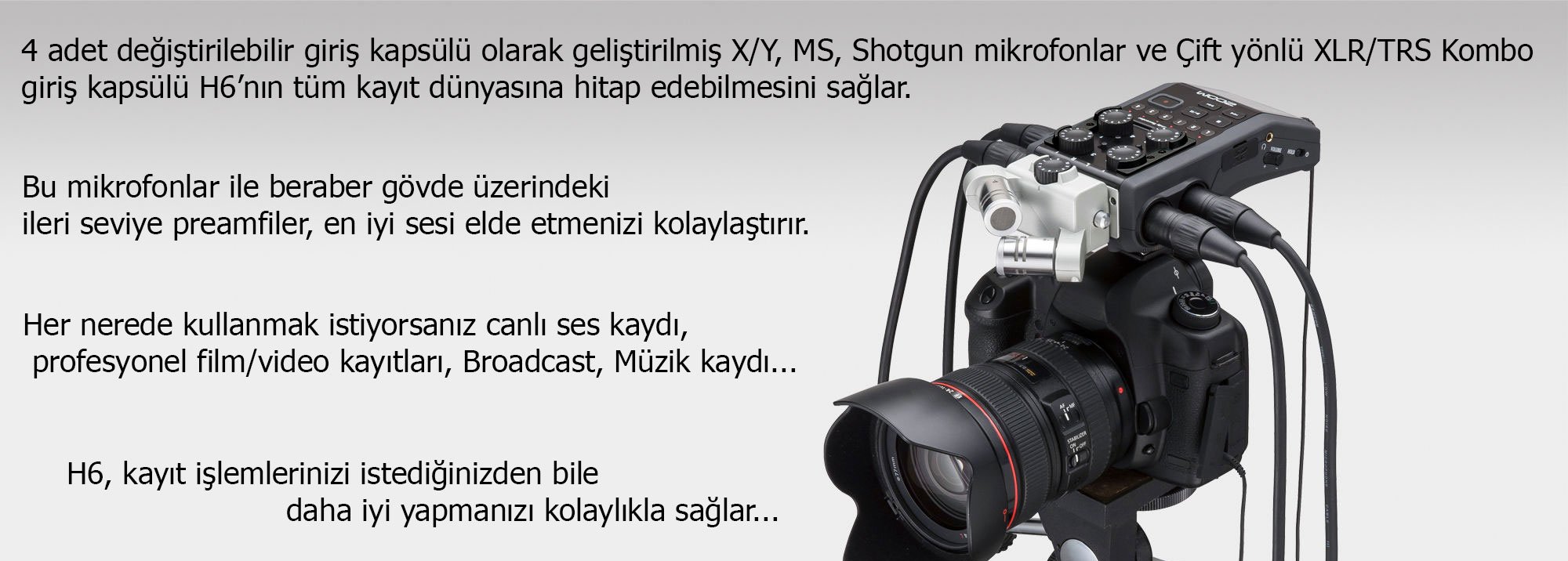

H6 üzerinde 4 ana giriş (1-4) ve 2 adet opsiyonel giriş(L, R) mevcuttur. Opsiyonel girişler kullanılan kapsüle göre şekillenir(X/Y, MS, Shotgun mikrofonlar, ya da Çiftli XLR/TRS kombo girişi). Kutu içeriğinde standart olarak gelen XYH-6 X/Y kapsülü, aynı zamanda harici bir mikrofon girişine sahiptir. Bu giriş, aynı zamanda line seviyesinde sinyal iletimi için 1/8 inc bir mini jak girişi olarak da kullanılır.Bu bağlantı jak ile kullanıldığında mikrofonlar otomatik olarak devre dışı kalır.
H6 üzerindeki 4 ana giriş, (1-4) kombo konnektör olarak tasarlanmıştır, böylece bu girişlerde dilerseniz XLR, Dilerseniz büyük boy gitar jak olarak konnektörleri kullanabilirsiniz.Bu girişlerde mikrofon ya da line seviyesi sinyallerin bağlantısını yapabilirsiniz. Bu da demek olur ki,harici bir mikrofon ya da line seviyesinde sinyal üreten mikser, portatif müzik çalar, elektronik org, synthesizer, gitar, bas gitar gibi aktif ya da pasif yapılı enstrümanları bağlatyabilirsiniz. Sistem, bağlantınızı otomatik olarak tanıyacak, ve gereken aktif / pasif ayarlarını yapacaktır.
H6da, tüm konnektörler endüstri standardı olan XLR Bağlantılarda ikinci halkada pozitif, TRS bağlantıda tepe noktasında pozitif olmak üzere hazırlanmıştır.
H6 üzerindeki toplam 6 Giriş (1-4 girişler ile beraber kapsüldeki L, R) bağımsız olarak gain kontrol potansına sahiptir.Ek olarak, 4 ana giriş ve EXH-6 Kapsülü üzerindeki girişler, sizi yüksek sinyal seviyelerinde distortion gibi istenmeyen sinyallerden temizleyen -20dB pad butonu mevcuttur. Bu pad butonların kullanımı ile beraber H6, gelen sinyali tüm diğer kayıt cihazlarına göre 30dB daha güçlü ve 14dB daha yumuşak bir şekilde işler.Standarda göre daha güclü olan preamfileri ( genelde kullanılan 3 volt yerine 5 volt kullanılmıştır) yüksek seslerde çok uzun kablolamalarda bile distortiondan arınmış bir kayıt yapma olanağı sunar.
H6'da dilerseniz phantom power ihtiyacı duyan kondenser mikrofonlar da kullanabilirsiniz. Kullanımı çok basit olan Phantom power ile 1,2,3 ve 4 girişlerde +12, +'24 ve +48 Volt Phantom Power kullanabilirsiniz.

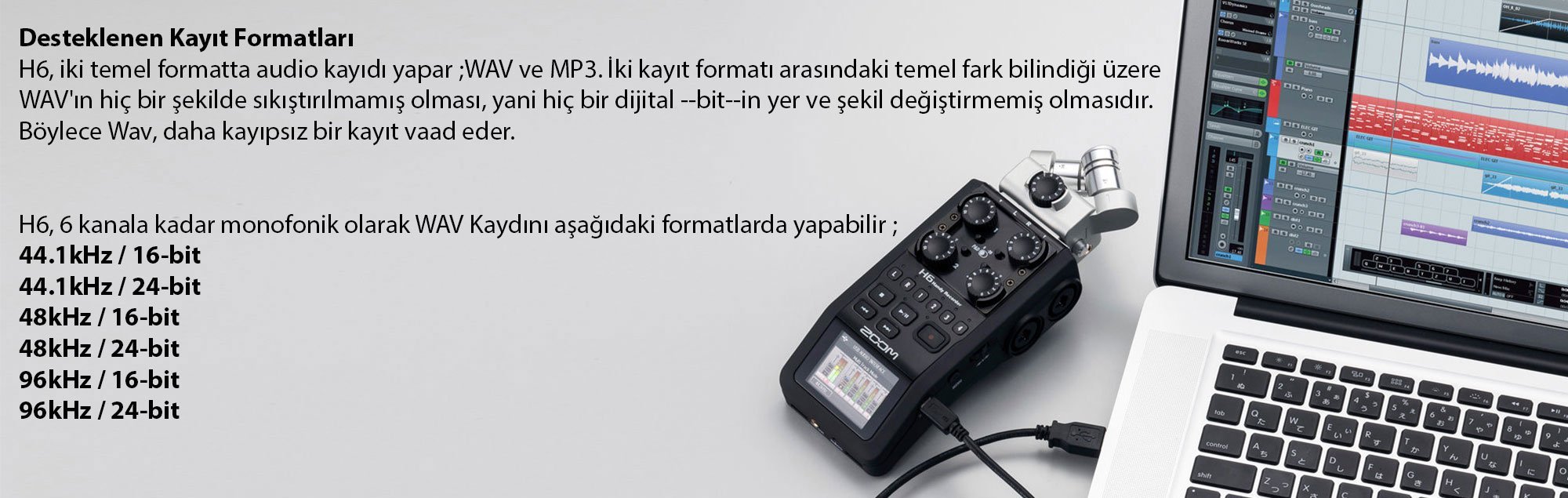

WAV H6 tarafından kaydedilen tüm WAV dosyaları, Broadcast Wave Formatına yüzde yüz uyum için otomatik olarak zaman mührüne sahip olur. Bu özellikle bir video görseli için yapılan kayıtlarda senkronizasyon için çok önemlidir.
MP3 sıkıştırılmış bir formattır.Bu sayede vir Wav dosyasına göre çok daha az yer kaplar, upload ve download çok dha kolaydır. Ancak kalite olarak, sıkıştırılmış olan bu format, bir çok kayıba sahiptir.
NOT: MP3 Ses formatları seçildiğinde, H6 sadece Stereo kayıt yapar. Multikanal kayıt yapmak istediğiniz WAV formatını seçmeniz gerekmektedir. H6'nın dahili mixdown fonksiyonu ile, multikanal olarak yapılan WAV fortlı kayıtlar, kolayca mp3 formuna çevrilebilir.
Hiçbir kaydı Kaçırmayın !
PRE-RECORD
Mesela, yapmakta olduğunuz röportajda konuşmacı, siz hazır olmadan hemen önce konuşmasına başladı, ya da kaydedeceğiniz orkestra siz hazırlanırken kaçırmak istemeyeceğiniz bir pasaj çaldı...
Bu gibi şeyler artık hiç bir zaman problem olmayacak. H6, altyapıda sürekli olarak kayıt halinde durmaktadır. Siz kayıt düğmesine bastığınızda, kayıt anından 2 saniye öncesi, kayda ön ek olarak eklenir.Yani H6, aslen sizden 2 saniye önce kayda başlar.
BACKUP-RECORD
Backup-record tam bir güvenlik önlemidir. Bu özellik menüden açıldığında, WAV formatlı kayıtlar yapılırken, H6 otomatik olarak ayrı bir L/R Kanal kaydı alır ve bu kaydı 12dB seviyesinde tutar. Eğer aldığınız ana kayıtta distortion olur da kullanmak istemezseniz, Backup kaydınızı kolayca kullanabilirsiniz.
PROJECT menüsü içinden Backup opsiyonuna kolaylıkla ulaşabilirsiniz.
AUTO-RECORD
Auto-record fonksiyonu, H6nızın otomatik olarak bir ses sinyali algıladığında kayda girmesini sağlar.Bu Özellik açık iken, record düğmesine basıldığında stand by moduna geçmeksizin gerekli olan seviyede bir sinyal aldığında direkt olarak kayda girer.
Ek olarak, eğer kayıt durdurmak için bir sinyal seviyesi belirlerseniz, bu seviyeye düşüldüğünde kayıt otomatik olarak duracaktır.
DAHİLİ EFEKTLER
H6, kayıtlarınızda, onları kompanse etmek, güçlendirmek ya da tabiri caizse parlatmak için kullanmak isteyeceğiniz bir çok efekt bulunur.
Efekt menüsü içeriğine dahil olan low-cut filtresi sayesinde, istediğinizin altındaki frekansları otomatik olarak kesebilirsiniz. Bu özellik sizi, istemediğiniz Pop patlamaları, rüzgar gürültüsü, mikrofon standı rezonansı gibi istemediğiniz frekansları kesmenizi sağlar.
H6, 3 farklı kompresör ve 3 farklı limitleme ayarına sahiptir. Genel ayarlar olan COMP1 ve Limiter1, bir çok kayıt tipinde kolaylıkla kullanılacak bir yapıya sahiptir. Comp2 ve Comp3 efektleri vokal ve davul kayıtları için optimize edilmiş, Limiter2 ve Limiter3 ise canlı konser ve küçük stüdyo kayıtlarına uygun bir şekilde optimize edilmiştir.
Ek olarak, müzisyen kullanıcılara kolaylık için, dahili metronom ve kromatik bir tuner da H6da bulunmaktadır.
Pil Ömrü ve Kayıt Süreleri
H6, 4 adet AA pil ile çalışır. Pil olarak, alkalin ya da şarj edilebilir NiMH piller kullanılabilir. Alkalin piller, sürekli kayıt halinde bile 20 saate kadar dayanır.
H6, direkt olarak SD karta kayıt alır.Standart SD kartlar ile beraber maksimum 128 GBa kadar kapasiteli SDHC ve SDXC kartlar da kullanılabilir.
H6'yı USB Port Üzerinden kullanmak
H6nın USB port bağlantısı, dijital veriyi gönderir ve alır. H6nızı laptop ya da desktop bilgisayarınıza bağladıktan sonra kullandığınız DAW Programını ya da kutu içeriğinde gelen Cubase LE programını açıp, kaydettiğiniz kanalları bu programa aktarabilirsiniz. H6 kamera kitini kullanarak aynı şekilde IPAD ile de bağlantı kurabilirsiniz.
H6da, USB Menüsündeki "Stereo Mix" seçildiğinde,2 giriş, 2 çıkış, Multitrack seçildiğinde ise 6 Giriş, 2 Çıkış olarak çalışır. Her giriş için bağımsız kontroller çalışır.
Canlı Konser Kaydı
Aşağıdaki şemada H6 ile yapılabilecek en iyi konser kayıt opsiyonlarından biri gösterilmiştir. Kutu içeriğinde beraber gelen XY Mikrofon sahne üzerindeki performansı kaydederken, Mikserden alınan 1 ve 2 bağlantıları H6'ya giriş daha temiz bir ses sinyali alını. Konserin ambians kaydı için, H6 üzerindeki girişler kullanılarak, 3 ve 4üncü girişlere iki mikrofon bağlanır.
Video ile senkron kayıda örnek
Aşağıdaki çizimde gösterilen örnekte, bir konuşmanın video ile beraber ses kaydı alınmakta. Ses kalitesini yüksek ve canlı tutmak için yapılan konfigürasyonda, kutu içeriğinden gelen MSH-6 MS mikrofon kapsülü ile beraber, konuşmacıda telsiz bir yaka mikrofonu kullanılmış ve bu yaka mikrofonu H6'ya ikinci kanaldan bağlanmış bulunmakta. Birinci girişe ise ortam sesi için Boom mikrofon kullanıldı. 3 ve 4üncü kanallarda kullanılan ambians mikrofonları da kayıt ortam abiansını kayıpsız olarak alacaktır.
Örnek Orkestra Kaydı
H6 ile beraber çaldığınız rock orkestrasını mı kaydetmek istiyorsunuz? Çok kolay. EXH-6 ek kanal kapsülünü kullanıp, daha çok giriş ihtiyacınızı karşılayabilirsiniz. H6 ile beraber kullanacağınız bir mikser, orkestranızı kolaylıkla ve kayıpsız kaydetmenizi sağlayacaktır.
Çizimde gösterilen örnekte, Mikrofonlanmış olan davul setinde toplamda, endüstri standardı olmuş bir şekilde 4 mikrofon kullanılır,bu mikrofonlar mikserde işlendikten sonra mikserden alınan 2 line çıkış ile H6ya bağlanır. H6nın standart dört girişinden birincisine bağlanan solist mikrofonu, solistin vokal performasını kaydeder. Gitar amfisinin önünde konumlandırılan mikrofon ikinci kanala, aktif olan bas gitar üçüncü kanala, elektronik klavye ise dördüncü kanala bağlanır. Böylece her enstrüman, tek bir kanala bağlanıp kontrol edilir hale gelir.
SD, SDHC ve SDXC logoları patent altındadır. Steinberg ve Cubase, Steinberg Media Technologies GmbH. firmasına tescillidir. MPEG Layer-3 audio kompres teknolojisinin kullanımı Fraunhofer IIS ve Sisvel SpA.lisansı altındadır Windows®, Windows® 8, Windows® 7, Windows Vista® ve Windows® XP Microsoft Corporation.markalarıdır Macintosh, Mac OS ve iPad ,Apple Inc. markasıdır Konser ve benzeri faliyetlerin izinsiz kaydı kanunen yasal değildir. Bu ürün ve açıklamalarında geçen tüm patentli marka ve özellikler, kendi hak sahiplerine aittir. Zoom, bu notta yazan teknik özelliklerde değişiklik hakkına sahiptir.
Detaylı açıklamaları görsellerde bulabilirsiniz.
Teknik Özellikler - Kayıt Medyası
SD kart:16MB - 2GB
SDHC kart:
4GB - 32GB
SDXC kart:
64GB - 128GB
Girişler
Kapsüller
XYH-6 X/Y Mikrofon
(Kutu İçeriğinde gelir)
Mikrofon tipi:
Unidirectional
Hassasiyet:
-41 dB, 1 kHz at 1 Pa
Giriş Hacmi :
-to 46.5 dB
Max sound pressure input:
136 dB SPL
XYH-6 Mikrofon ve Line Girişi
Özellikleri Konnektör:
1/8" stereo mini jack
Giriş Seviyesi : - to 46.5 dB
Giriş empedansı: 2 k
Plug-in gücü: 2.5V destekler
Mikrofon : Unidirectional and bi-directional
Hassasiyet:
-37 dB, 1 kHz at 1 Pa (unidirectional)
-39 dB, 1 kHz at 1 Pa (bi-directional)
Giriş gain:
-to 42.5 dB
Max sound pressure input:
120 dB SPL (unidirectional)
122 dB SPL (bi-directional)
Shotgun mic (SGH-6)
(Opsiyonel)
Mikrofon Tipi:
Unidirectional (mic unit x3)
Polar Pattern:
Super-cardioid
Hassasiyet:
39 dB, 1 kHz at 1 Pa (each mic unit)
Input Gain:
to 50 dB
Maximum Sound Pressure Input:
122 dB SPL
Girişler 1-4
Mikrofon Konnektörleri :
XLR / TRS kombo jaklar
(XLR: Pin 2 hot / TRS: Tip hot)
Mikrofon girişi gain: (PAD OFF)
-ile 55.5 dB arası
Mikrofon girişi gain: (PAD ON)
- ile 35.5 dB arası
MicInput impedance:
6.8 k
Mikrofon maks. giriş seviyesi :
+22 dBu (PAD ON)
Mikrofon Phantom power:
+12V /+24V /+48V
(Phantom Power, her kanal için bağımsız olarak çalıştırılabilir)
MicEquivalent Input Noise (EIN):
-120 dBu ya da altı
ÇIKIŞLAR
LINE Çıkışı
Jak Tipi:
1/8" stereo mini jak
Ölçülmüş Çıkış Seviyesi :
-10 dBu when ses yükleme empedansı 10k ya da üstü iken
Kulaklık Çıkışı
Jak Tipi:
1/8" stereo mini jak
Çıkış Seviyesi :
20 W +20 W 32 yüklemede
Kayıt Formatları
WAV
Örnekleme Frekansı :
44.1/48/96 kHz
Bit rate:
16/24
(Mono/Stereo, BWF-compliant)
Maksimum Simultane kayıt kanalları:
8 (L/R + INPUT 1 to 4 + L/R backup)
(Backup recording: seçilmiş kayıt ayarından -12dB daha düşük)
MP3
Örnekleme Frekansı :
44.1kHz
Bit Rate:
48/56/64/80/96/112/128/160/192/224/256/320kbps
Maksimum simultane kanal kayıt : 2
Kayıt Süreleri (2GB Kart ile)
03:08:00 (44.1 kHz / 16-bit WAV)
34:43:00 (128kbps MP3)
Ekran
2.0-inc full renkli LCD (320 x 240 piksel)
USB
Hafıza kartı transferi tipi
Sınıf :
USB2.0 Yüksek Hızlı Bağlantı
Ses bağlantısı modu, Multritrack kullanım
Sınıf:
USB2.0 Yüksek Hızlı Bağlantı
Giriş / Çıkışlar :
6 / 2
Örnekleme Frekansı :
44.1/48kHz/96kHz
Bit rate:
16/24 bit
USB üzerinden elektrik temini ile çalışması mümkün
Ses bağlantısı modu, stereo kullanım
Sınıf :
USB2.0 Yüksek Hızlı Bağlantı
Giriş ve Çıkışlar :
2 / 2
Örnekleme Frekansı :
44.1/48kHz
Bit rate:
16 bit
USB üzerinden elektrik temini ile çalışması mümkün
(iPad ile sadece Stereo modda çalışır)
Güç Gereksinimi
AA tipi (LR6) pil x 4
Alkaline ya da NiMH tipi
USB üzerinden elektrik ile çalışabilir
Pil Ömrü
Pil Ömrü (alkalin pil ile sürekli kayıt halinde)
20 saat ve üzeri
Boyutlar ve Ağırlık
H6:
77.8mm (Genişlik) x 152.8mm (Derinlik) x 47.8mm (Yükseklik), 280g
XYH-6:
78.9mm (Genişlik) x 60.2mm (Derinlik) x 45.2mm (Yükseklik), 130g
MSH-6:
58mm (Genişlik) x 67.6mm (Derinlik) x 42.1mm (Ağırlık), 85g
Kutu İçeriği
H6 Ses Kayıt Cihazı
XYH-6 X/Y mikrofon kapsülleri
4x AA Batarya
Kullanma Klavuzu
